सर्वो स्ट्रेच फिल्म रैपिंग मशीन कार्टन और बॉक्स के लिए स्वचालित पैलेट रैपर

कार्य सिद्धांत:

यह मशीन 360 डिग्री की उच्च गति से घूमने वाली अंगूठी के माध्यम से काम करती है, जो स्ट्रेच फिल्म गाड़ी को एक स्थिर कार्टन या वस्तु के चारों ओर घूमने के लिए प्रेरित करती है।इस प्रक्रिया में पीई खिंचाव फिल्म को समान रूप से माल की सतह पर लगाया जाता हैपूरी पैकिंग प्रक्रिया पूरी तरह से स्वचालित है, जिसमें कोई मैन्युअल हस्तक्षेप की आवश्यकता नहीं है; ऑपरेटरों को केवल माल को लोड और अनलोड करने की आवश्यकता है,सरल और उच्च कुशल संचालन सुनिश्चित करना.

- पारंपरिक पैलेट पैकिंग से अलगः पैलेट की आवश्यकता नहीं है; मशीन सीधे व्यक्तिगत कार्टन को पैक करती है।उच्च गति घूर्णन से जुड़े टिल्ट के जोखिम को समाप्त करने और छोटे के लिए आदर्श बनाने के लिए मशीन, हल्के सामान।

- मुख्य लाभः उच्च पैकेजिंग सख्तता प्रदान करता है, फिल्म उपयोग दक्षता को अधिकतम करता है, और मैनुअल विधियों की तुलना में पैकेजिंग गति को काफी तेजी से प्रदान करता है।

तकनीकी विनिर्देश

मुख्य कार्य और विशेषताएं:

अनुकूल उद्योग और परिदृश्य

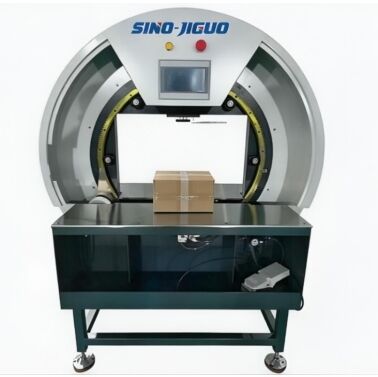

6.1 अंगूठीदार घूर्णन अंगूठी (कोर पावर घटक)

- स्थान: मशीन के मुख्य शरीर पर स्थित बड़ी सफेद गोल संरचना।

- कार्यः उपकरण का मुख्य चलती घटक। इसमें एक एकीकृत आंतरिक गियर और ट्रांसमिशन प्रणाली है जो फिल्म कैरिज को उच्च गति (360°) पर घूमने के लिए चलाती है।इस प्रकार कार्डबोर्ड की सर्पिल पैकेजिंग प्राप्त होती हैउच्च परिशुद्धता वाले घुमावदार असर डिजाइन का उपयोग करते हुए, यह सुचारू संचालन और कम शोर स्तर सुनिश्चित करता है, जो रैपिंग दक्षता और लोड सख्तता की गारंटी के लिए महत्वपूर्ण तत्व के रूप में कार्य करता है।

6.2 फिल्म कैरिज और अनलॉन्डिंग तंत्र

- स्थान: घुमावदार अंगूठी के अंदर स्थित सफेद फिल्म रोल स्पिंडल (चित्र के निचले बाएं कोने में दिखाया गया है) ।

- कार्यः पीई खिंचाव लिफाफा फिल्म के रोल को माउंट करने के लिए डिज़ाइन किया गया।इसमें एक अंतर्निहित तनाव समायोजन और पूर्व खिंचाव तंत्र (चयनित मॉडल पर उपलब्ध) है जो फिल्म के आउटपुट तनाव को नियंत्रित करता हैइससे फिल्म सामग्री का समान रूप से खिंचाव सुनिश्चित होता है, जिससे एक साथ फिल्म की खपत और सामग्री की लागत को कम करते हुए लोड सख्तता की गारंटी मिलती है।

6.3 स्टेनलेस स्टील कार्य सतह और परिवहन संरचना

- स्थानः मशीन के केंद्र में स्थित धातु मंच।

- कार्यः कार्टन या पैकिंग के इंतजार में माल को सपोर्ट करता है। इसकी सतह चिकनी और पहनने के प्रतिरोधी है, जिससे मैन्युअल लोडिंग और अनलोडिंग आसान हो जाती है।चयनित मॉडलों को पूरी तरह से स्वचालित करने के लिए उत्पादन लाइनों में सीधे एकीकृत किया जा सकता हैइस प्लेटफॉर्म में फोटोइलेक्ट्रिक सेंसर हैं जो स्वचालित रूप से माल की स्थिति का पता लगाते हैं और पैकिंग अनुक्रम को ट्रिगर करते हैं।

6.4 पीएलसी टच कंट्रोल पैनल

- स्थानः घुमावदार अंगूठी के ऊपर स्थित डिस्प्ले स्क्रीन।

- कार्यः उपकरण के केंद्रीय नियंत्रण केंद्र के रूप में कार्य करता है। यह विभिन्न मापदंडों को अनुकूलित करने की अनुमति देता है, जैसे कि लपेटने की परतों की संख्या, घूर्णन गति, फिल्म तनाव,और ओवरलैप अनुपात और एक स्पर्श रैपिंग प्रक्रिया की शुरुआत करने के लिए सक्षम बनाता हैयह प्रणाली विभिन्न विनिर्देशों के सामानों को समायोजित करने के लिए कई पैरामीटर प्रोफाइलों के भंडारण का समर्थन करती है, जो सरल संचालन प्रदान करती है जो नए कर्मचारियों को नियंत्रणों में तेजी से महारत हासिल करने की अनुमति देती है।

6.5 आपातकालीन स्टॉप और स्टार्ट नियंत्रण बटन

- स्थानः नियंत्रण कक्ष के समीप स्थित लाल (आपातकालीन स्टॉप) और हरे रंग के (स्टार्ट) बटन।

- कार्यः लाल बटन आपात स्थिति में तत्काल, एक स्पर्श बंद करने की अनुमति देता है, परिचालन सुरक्षा सुनिश्चित करता है। हरा बटन रैपिंग प्रक्रिया शुरू करता है।दोनों बटन औद्योगिक सुरक्षा डिजाइन मानकों के अनुरूप हैं. 6.6 फुट पेडल कंट्रोल स्विच (नीचे दाएं कोने)

- स्थानः मशीन के बाहरी भाग पर स्थित पैर से संचालित उपकरण।

- कार्यः ऑपरेटर के हाथों को मुक्त करता है; उत्पाद को मैन्युअल रूप से लोड करने के बाद पेडल को दबाने से स्ट्रैपिंग प्रक्रिया शुरू होती है।यह परिचालन सुविधा में वृद्धि करता है और अक्सर मैन्युअल लोडिंग और अनलोडिंग से संबंधित परिदृश्यों के लिए आदर्श रूप से उपयुक्त है.

6.6 मशीन फ्रेम और सुरक्षात्मक संरचना

- स्थानः मशीन के आधार पर स्थित ग्रे स्टील संरचना।

- कार्यः उपकरण के लिए भारवाहक आधार के रूप में कार्य करता है; उच्च गति संचालन के दौरान स्थिरता सुनिश्चित करने के लिए उच्च शक्ति वाले वेल्डेड स्टील से निर्मित।इसमें एक संलग्न सुरक्षात्मक डिजाइन है जो पट्टा रिंग के उच्च गति घूर्णन से जुड़े सुरक्षा जोखिमों को कम करता है, जबकि साथ ही आंतरिक ट्रांसमिशन घटकों को धूल और मलबे से बचाता है।
